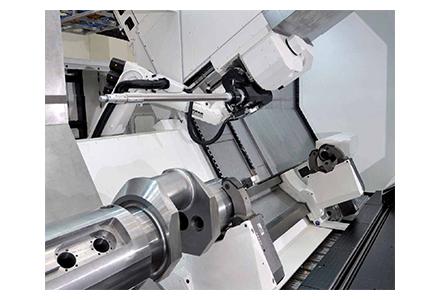

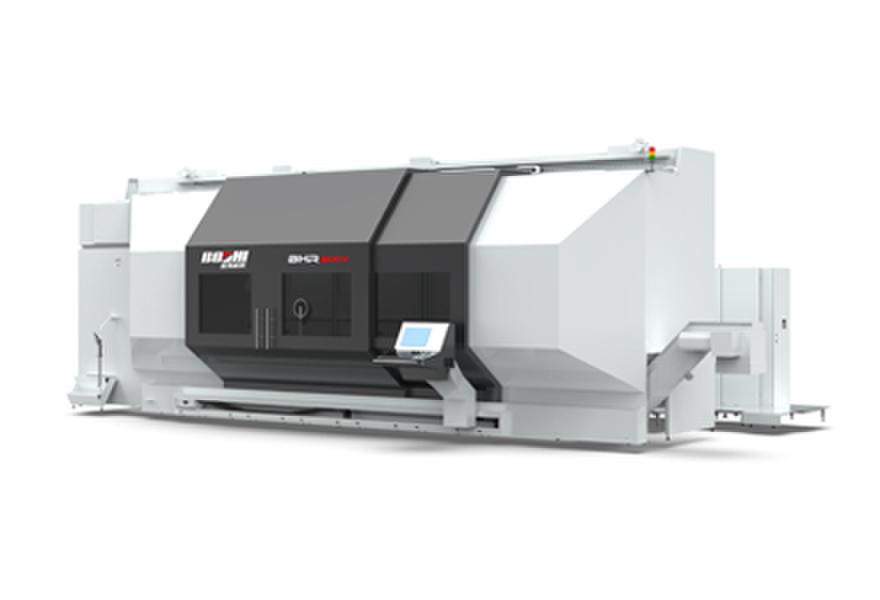

BHR800V系列是一款具有五軸五聯動功能的臥式車銑復合加工中心。機床配置有X、Y、Z、B、C五軸，可實現各種車、銑、鏜、鉆、銑齒、磨等復合加工；尤其適用于直線度、圓柱度、平行度、跳動要求小的高精加工、深孔加工及重型零件的加工。公司致力于復雜零件加工要求的分析,開發相關附件為每個用戶提供可定制的有效的整體解決方案。
產品特點：
1）主軸箱采用雙電機主從模式，連接齒輪箱，雙檔變速，主電機功率可選擇，主軸夾緊力可調；
2）X、Y、Z、C各軸均配置雙電機，傳遞扭矩大，移動速度快；五軸全閉環控制，加工精度高；
3）一次裝夾完成多道工序加工，裝夾誤差少，生產效率高；

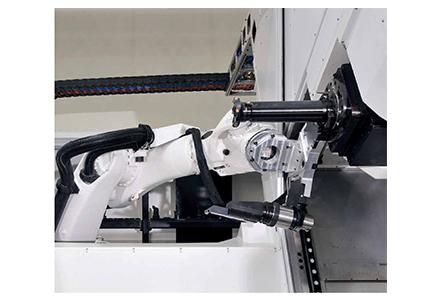

4）采用倉儲式刀庫，配備KUKA機器人實現刀具及附件頭的快速更換，刀具更換快，刀庫容量擴充方便；

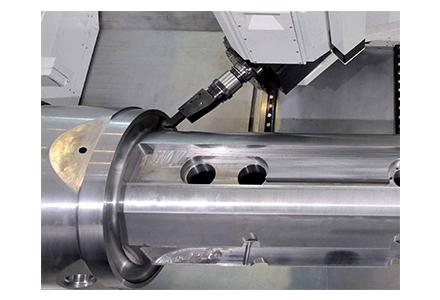

5）擅長于深孔加工，最大加工孔深可達1500mm。
適用行業：
1）能源領域：汽輪機及水電方面的軸類工件；
2）大型船用柴油機領域：凸輪軸，曲軸等；
3）齒輪箱：風電齒輪箱的傳動零件和礦山機械的齒輪箱傳動零件等。
|
|
項目 |
單位 |
參數 |
|
工作區域 |
主副主軸卡盤端面距離 |
mm |
4000 |
|
最大車削直徑(過刀架滑板) |
mm |
820 |
|
|
最大車削長度 |
kg |
4000 |
|
|
兩卡爪最大工件重量 |
kg |
1500 |
|
|
主車削主軸電主軸驅動 |
車削功率S1（100%） |
kW |
72/98 |
|
最大扭矩S1/MAX(100%/MAX) |
Nm |
1370/2700 |
|
|
最高轉速 |
rpm |
1000 |
|
|
主軸通孔直徑 |
rpm |
Φ120 |
|
|
主軸前軸承直徑 |
mm |
Φ170 |
|
|
主軸鼻端 |
|
A11 |
|
|
標準卡盤直徑 |
mm |
315 |
|
|
C軸 |
最大轉速 |
rpm |
80 |
|
最大扭矩(S1) |
Nm |
1370 |
|
|
最小分度角度/分辨率 |
° |
0.001 |
|
|
行程 |
° |
士nX360° |
|
|
三爪卡盤 |
三爪液壓自定心卡盤 |
mm |
Φ315 |
|
銑削軸 |
電機功率S1（100%) |
kW |
33 |
|
最高轉速 |
rpm |
10000 |
|
|
最大扭矩S1（100%） |
Nm |
180 |
|
|
主軸前軸承直徑 |
mm |
Φ100 |
|
|
刀具接口 |
|
CAPTO C8 |
|
|
最大冷卻壓力 |
bar |
70 |
|
|
B軸（機械式傳動機構 |
擺動范圍 |
° |
-20/+200 |
|
快速進給速度 |
rpm |
16 |
|
|
最大扭矩 |
Nm |
1780 |
|
|
最小分度角度/分辨率 |
° |
0.001 |
|
|
定位控制 |
|
光柵尺 |
|
|
副車削主軸 |
車削功率S1(100%） |
kW |
72/98 |
|
最大扭矩S1/MAX(100%/MAX) |
Nm |
1370/2700 |
|
|
最高轉速 |
rpm |
1000 |
|
|
主軸通孔直徑 |
rpm |
Φ120 |
|
|
主軸前軸承直徑 |
mm |
Φ170 |
|
|
主軸鼻端 |
DIN 55026 |
A11 |
|
|
標準卡盤直徑 |
mm |
315 |
|
|
最小分度角度/分辨率 |
° |
0.001 |
|
|
行程 |
° |
士nX360° |
|
|
Z軸 |
z軸行程 |
mm |
4000 |
|
最大移動速度 |
m/min |
32 |
|
|
定位控制 |
|
光柵尺 |
|
|
最小編程設定單位/分辨率 |
mm |
0.001 |
|
|
X軸 |
×軸行程 |
mm |
930 |
|
最大進給速度 |
m/min |
32 |
|
|
最小編程設定單位/分辨率 |
mm |
0.001 |
|
|
定位控制 |
|
光柵尺 |
|
|
Y軸 |
Y軸行程 |
mm |
400 |
|
最大進給速度 |
m/min |
32 |
|
|
m/min |
mm |
光柵尺 |
|
|
定位控制 |
|
0.001 |
|
|
刀庫容量 |
鏈?zhǔn)降稁?，刀庫容?0把 |
||
|
數控系統 |
Seimens one |
||
